Verde 8.2安装过程。一、注意事项：1. 开启BIOS选项中的虚拟化功能；2. ISO文件刻录到光盘，支持光盘安装；3. 下载对应的客户端版本，安装包包含最新的；4. RX300升级到3.2.2固件才能连接到VERDE VDI平台；5. VERDE VDI8.2提供30天、10个并发用户免费试用。

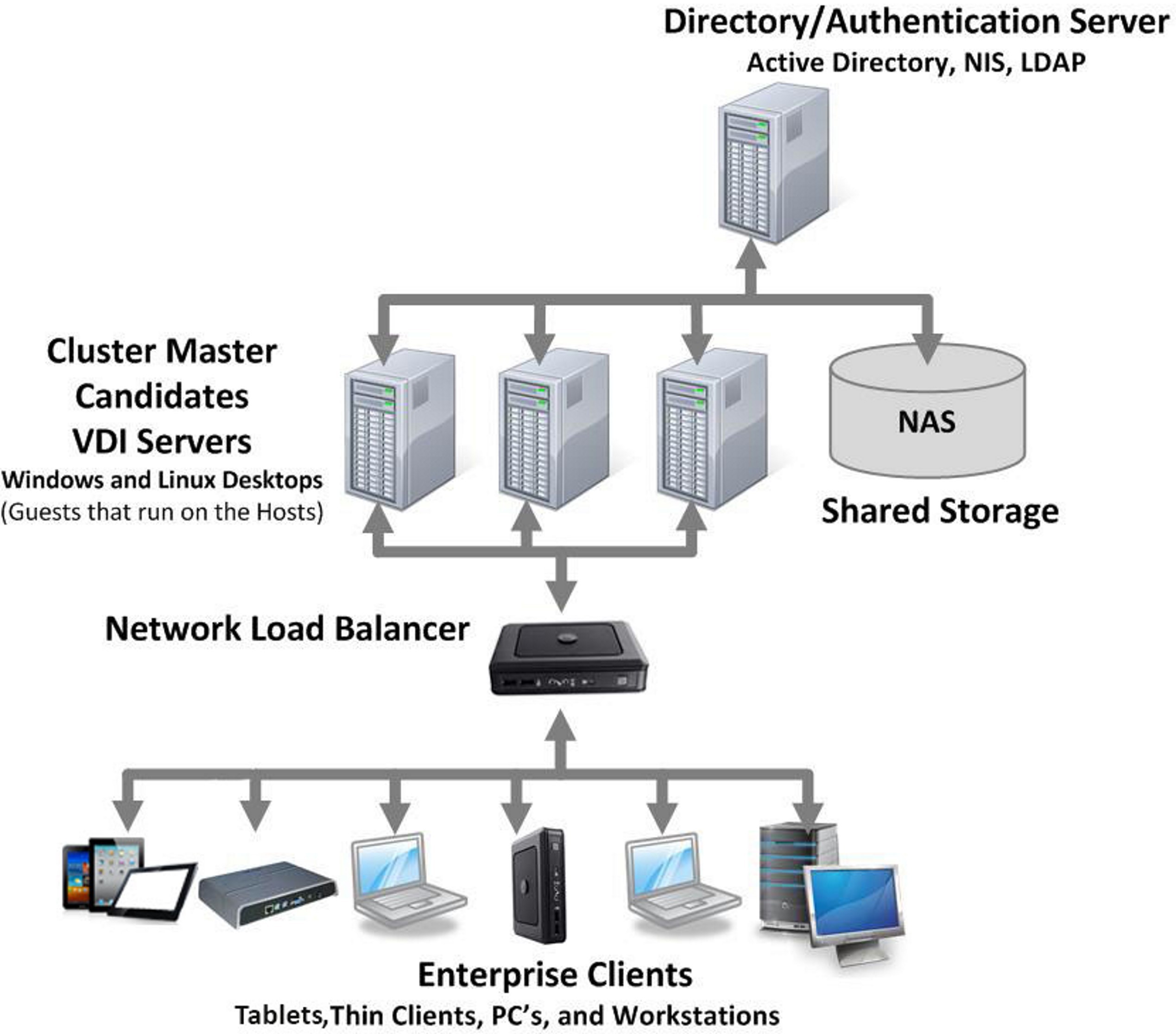

A. Verde VDI 部署架构
Verde VDI 采用非星型部署架构,在网络及存储保障的前提下,可以通过添加VERDE VDI主机的方式快速横向扩展,能够轻松实现上万台VDI桌面部署;Verde VDI 提供单一、整合后的安装包给用户,所有的角色和功能均是使用相同的安装光盘进行安装;
B. 系统安装方式
下载Verde 8.2的镜像文件,并记录成光盘(目前不是所有机器均支持U盘安装,故还是建议使用光盘进行安装)
C. 系统安装步骤
● 下载 Verde 系统安装镜像文件,并刻录光盘
● 通过以上制作的光盘引导,并进入Verde系统安装

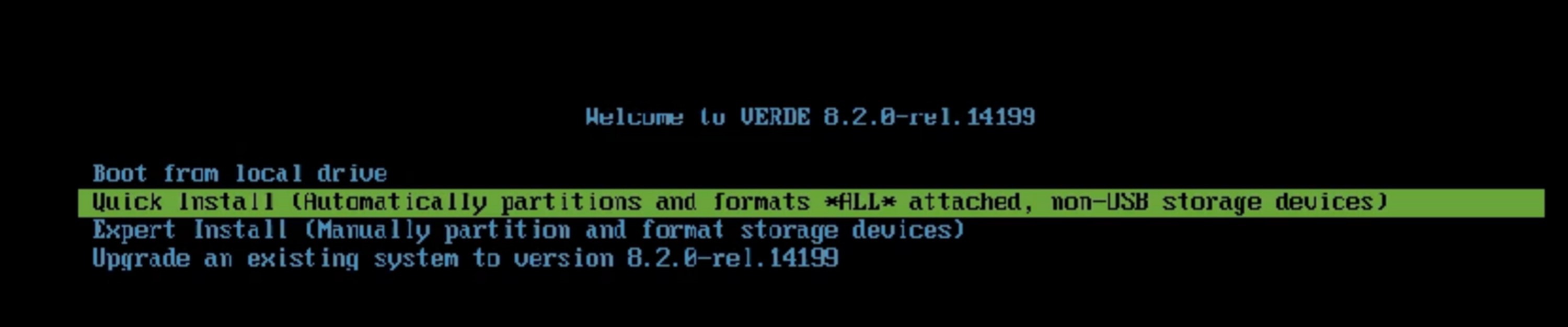

O 选择『Quick Install ……』

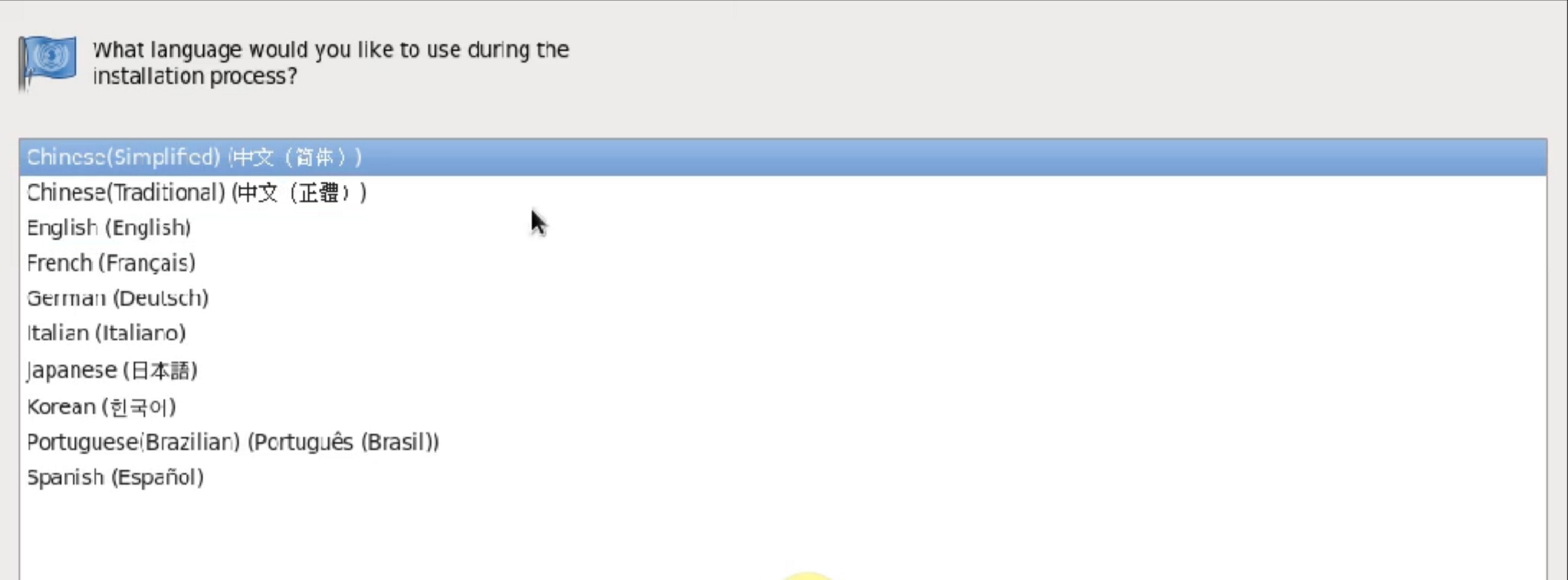

● 选择安装语言、键盘布局、时区等信息

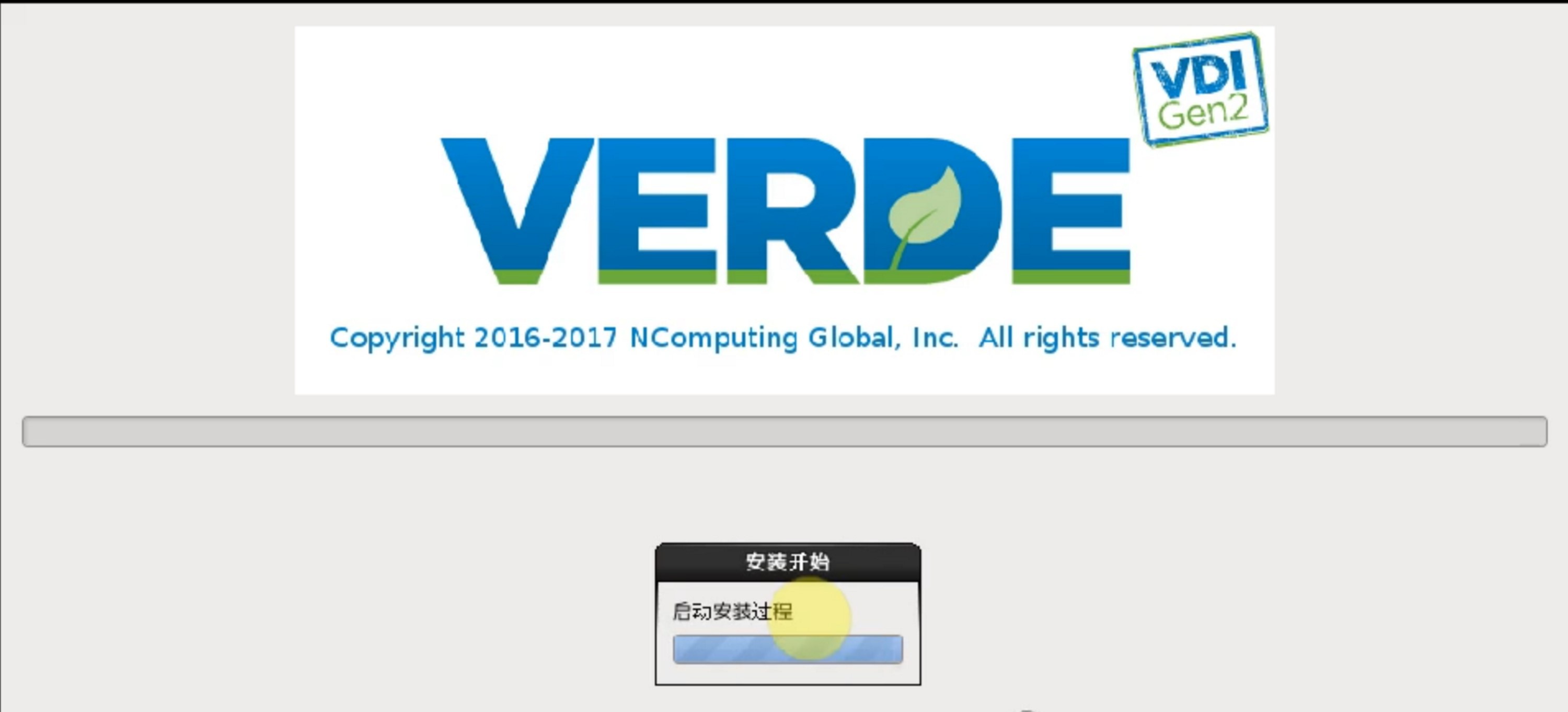

● 开始安装Verde操作系统,在此期间系统会格式化本地的硬盘并重新创建分区,安装完成后系统 会重新启动;
● 更改管理员的密码,注意此处会有两个账号及密码
O Admin 账号:主要用于配置VERDE 底层;
O Root 账号: 用于管理VERDE Os
D. 配置VERDE OS

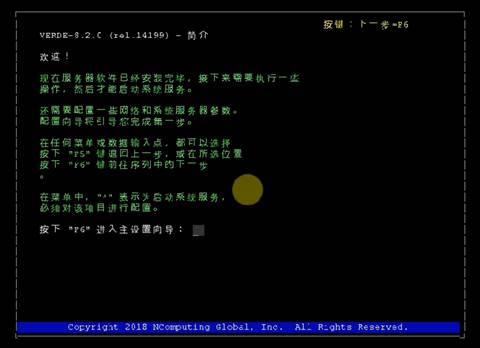

● 修改好以上密码后,进入系统的配置界面,按『F6』进入VERDE的配置向导
● 在VERDE VDI的桌面中存在两种网络配置
O Bridge 桥接模式:即VDI桌面也是分配用户公司内网指定的IP地址
O NAT地址:即用户从外部是无法直接访问到VERDE VDI桌面的
当希望用户的VDI桌面也是公司网络里其它的设备一样就先把Bridge模式,如果希望公司网络里的设备都不能够访问VDI,比如基于安全或者防病毒的考虑,就先把NAT;另外,在一些比较复杂的网络测试时,可优先选择NAT模式,这样被用户网络影响的最少;

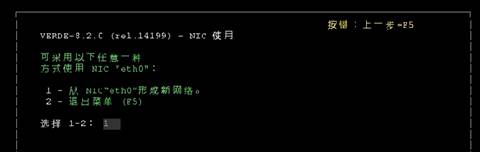

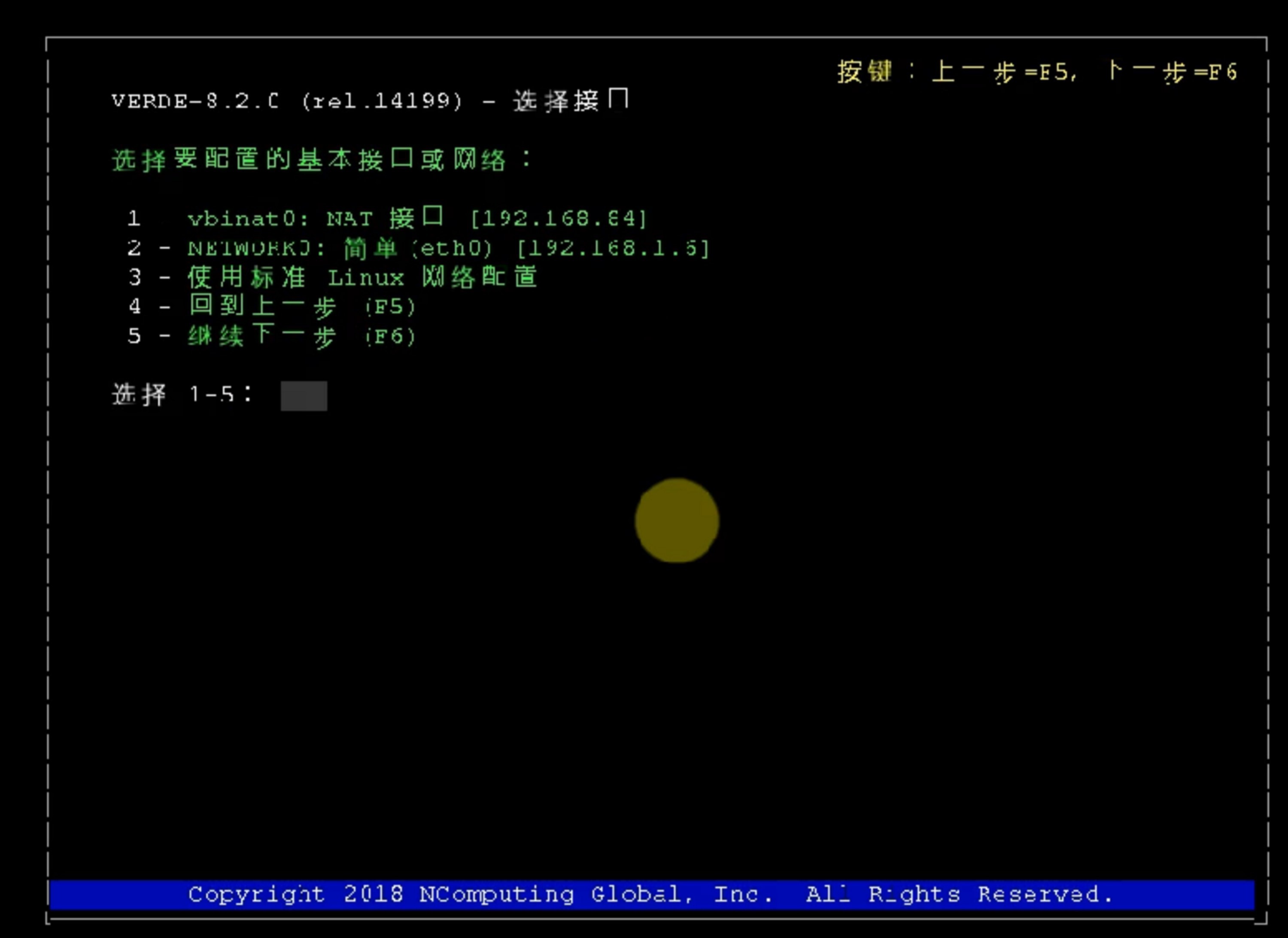

第2项:即VERDE Os识别到的物理网卡,如果存在多块网卡会有多项,选择2配置网卡网络;

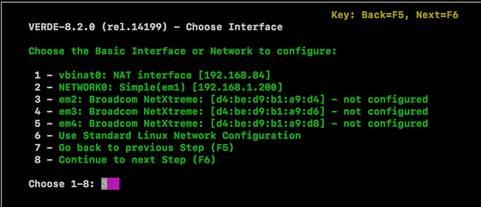

例:多块网卡的情况

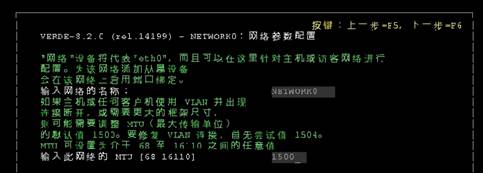

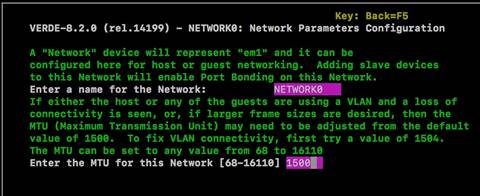

● 输入网络名称及MTU值,使用默认值
(英文截图)

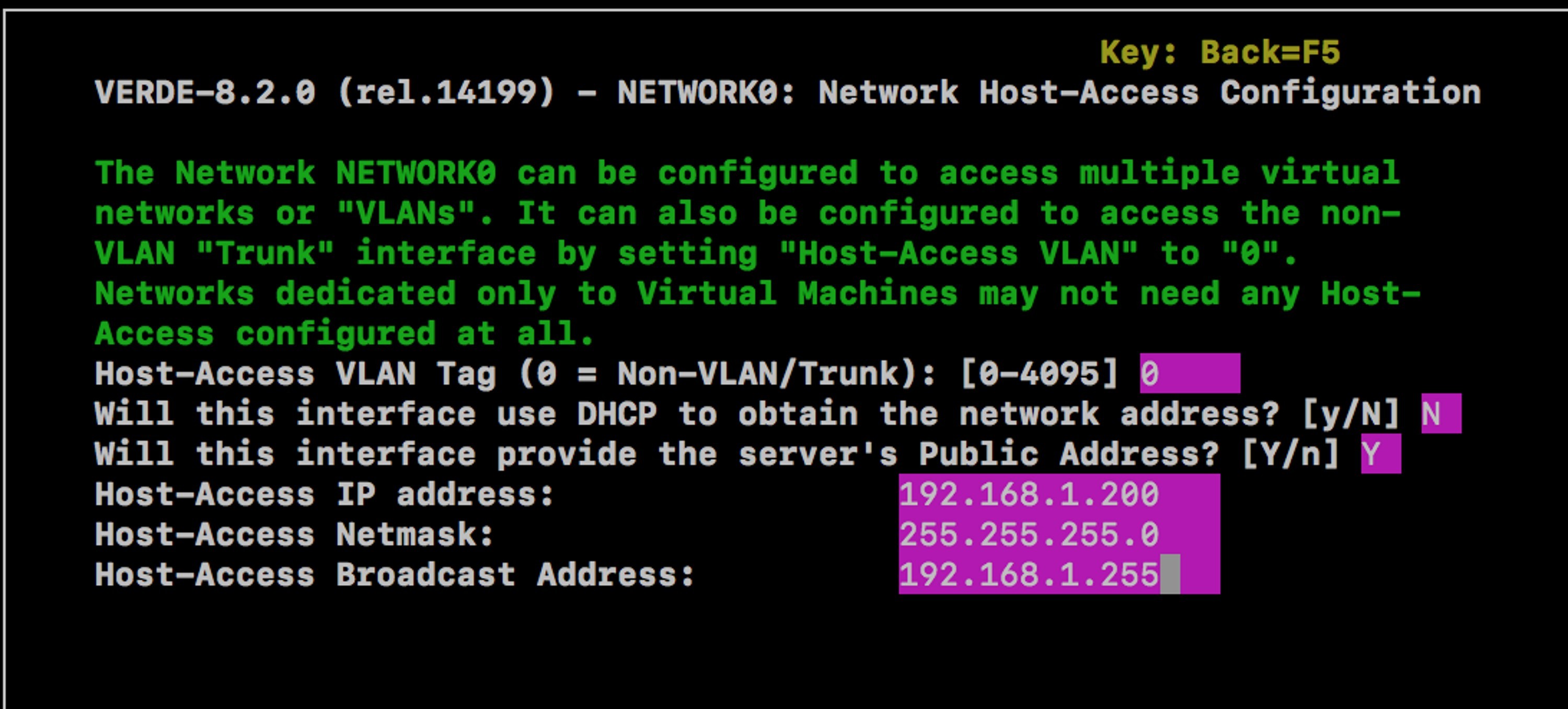

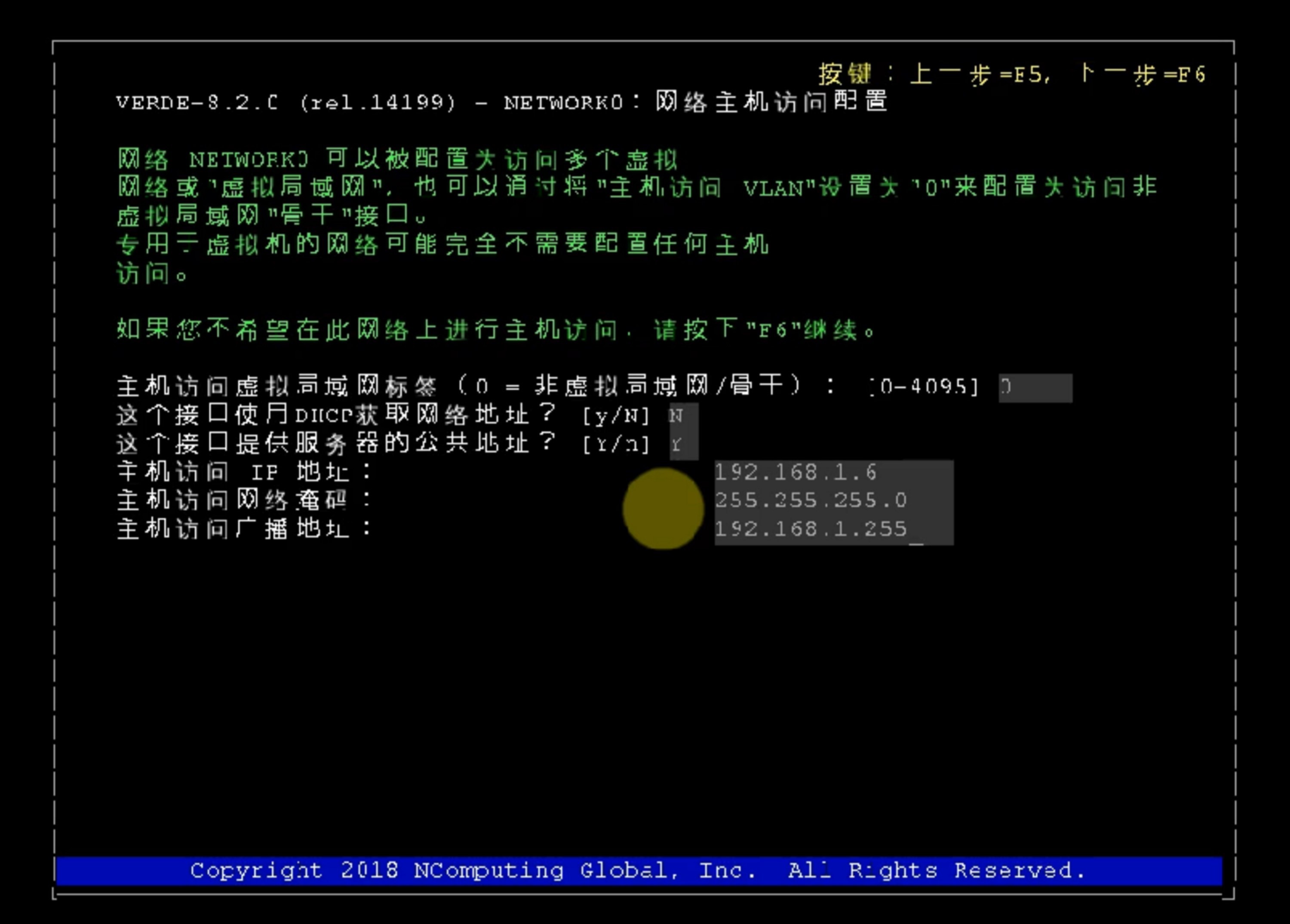

● 输入网络的IP地址等信息

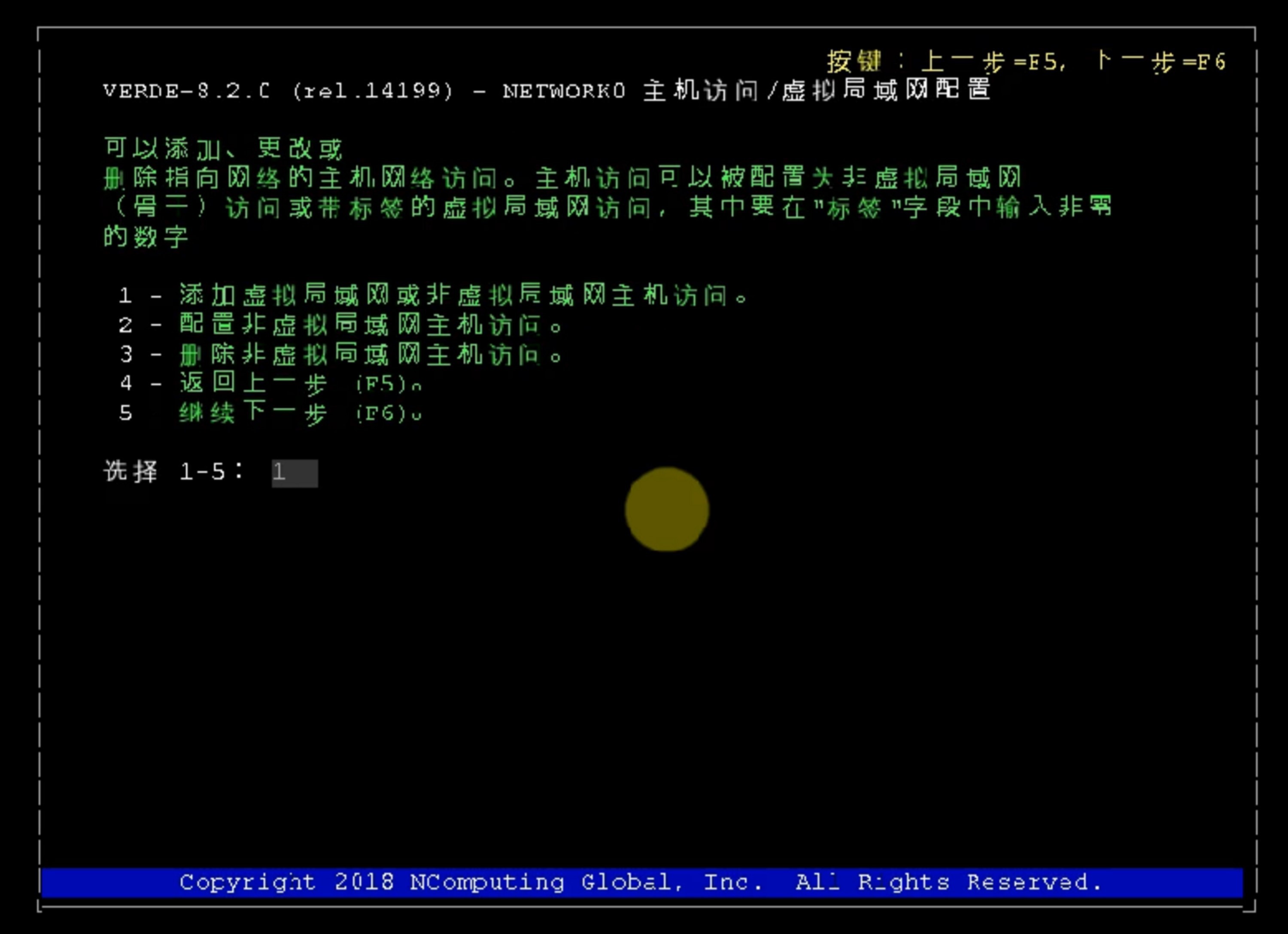

O 输入网络VLAN的信息,如果无VLAN直接选择
O 是否提供服务器的公共地址,即公网IP:选择
O 是否使用DHCP来分配,建议选择·N·来指定IP地址
O 输入IP地址
O 输入子网掩码
O 输入广播地址(非网关地址)
(英文截图)
● 按 『F6』继续下一步
● 按 『F6』继续下一步

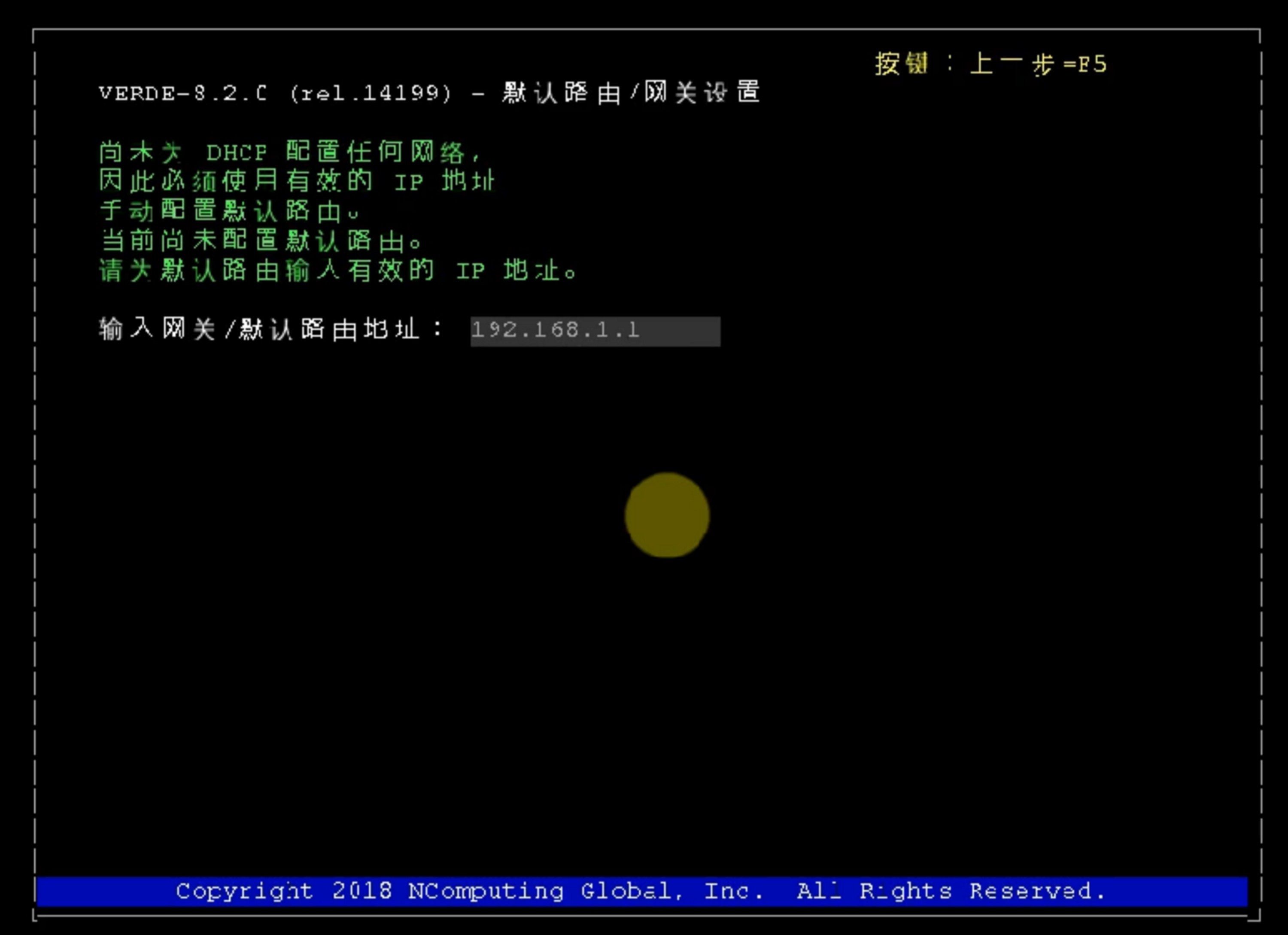

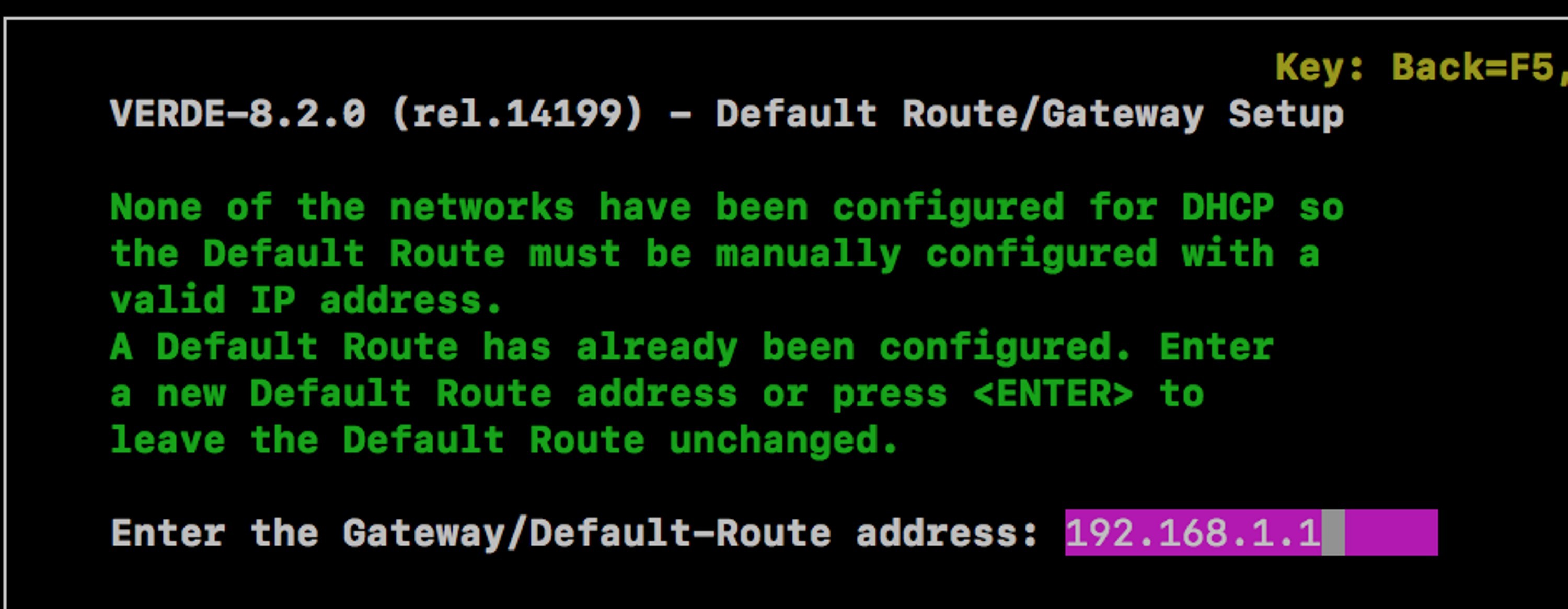

● 输入网关地址
(英文截图)
● 输入DNs地址,多个地址使用·,·隔离,建议指向公司的AD等DNs;

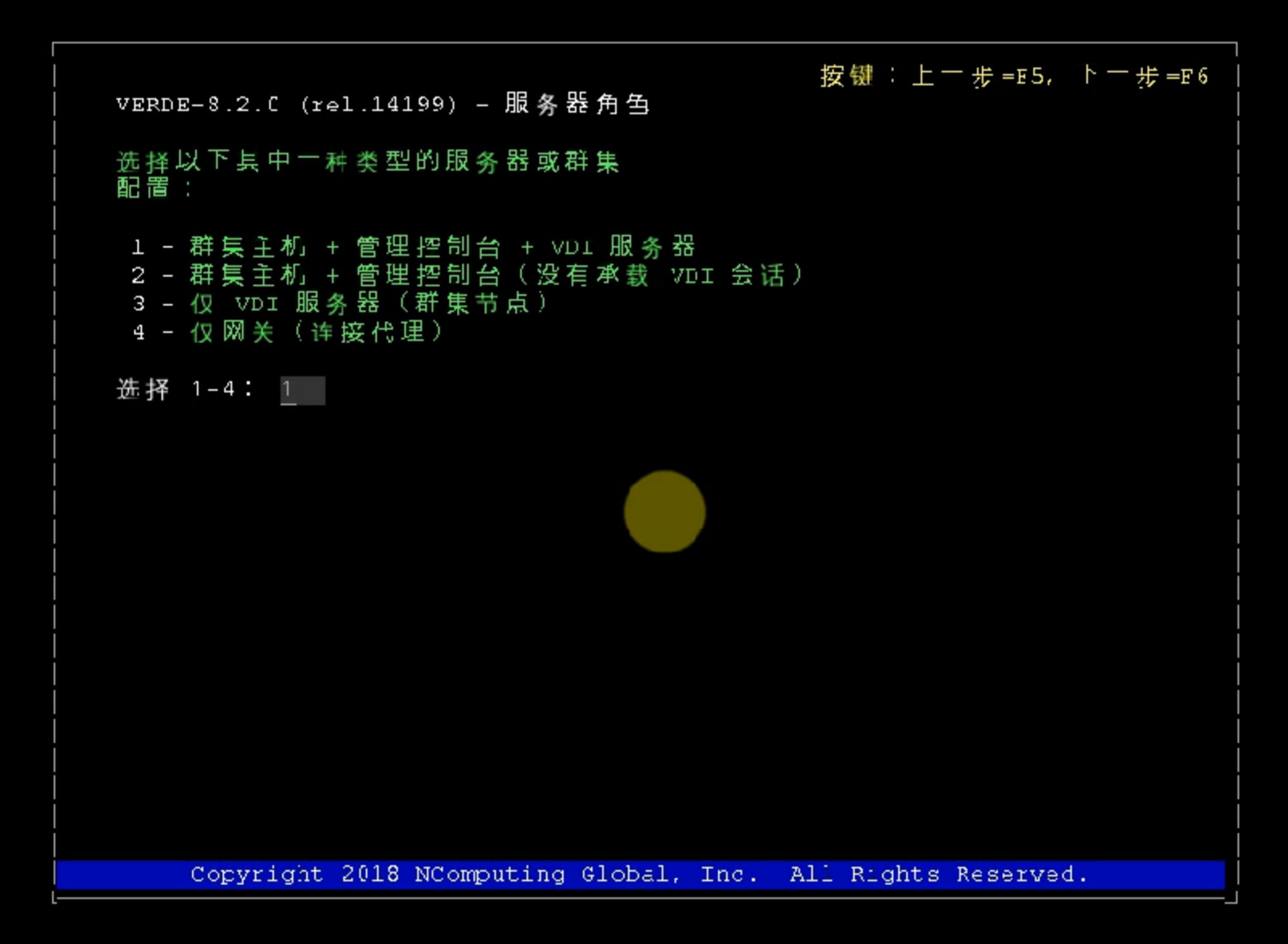

● 配置该台服务器的角色
VERDE VDI 是采用非星形的Cluster架构,当需要扩容的时候,可以简单的添加服务器即可非常快速的扩充集群的容量
O 群集主机:整个集群中有一台主群集主机及可以有多个副群集主机,主群集主机通过收集各VDI主机的信息,来分配新连接的会话分配至哪一台主机,以及控制各台VDI主机的会话数来实现整体的负载均衡;当主群集主机发生故障时,VERDE系统会自动的将其中的一台副群集主机提升为『主群集主机』,此过程一般花费90秒~2分钟;
当企业使用规模较大时,建议使用一台独立的服务器作群集主机;
O 管理控制台:即提供网页的管理界面;
O VDI服务器:即承载用户的虚拟桌面功能;
O 网关(连接代理):Verde网关角色是为了进一步提高外网访问的安全性,详细参见下图;
O 此处我们选择『1』,即该服务器承载所有的角色
(英文截图)

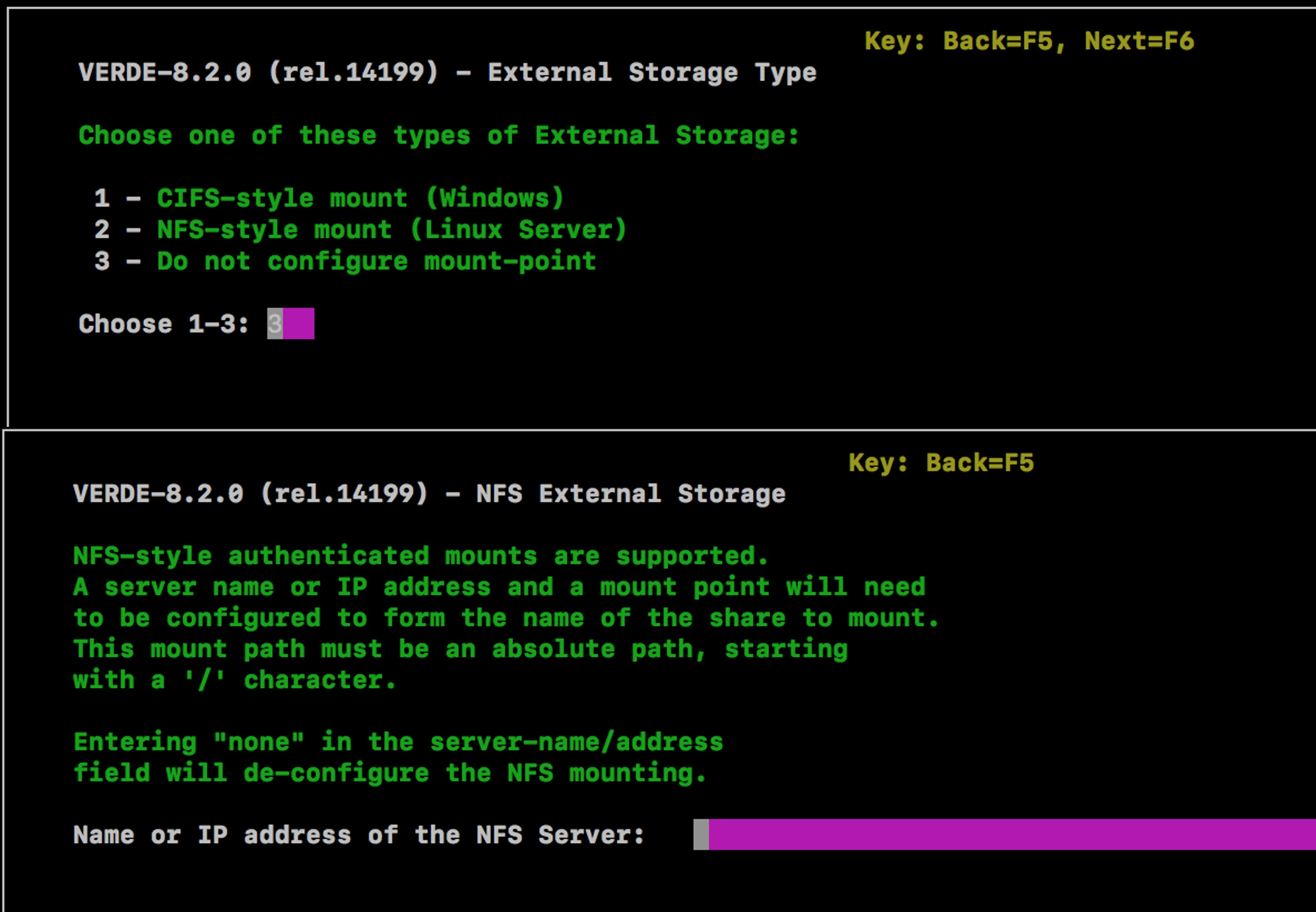

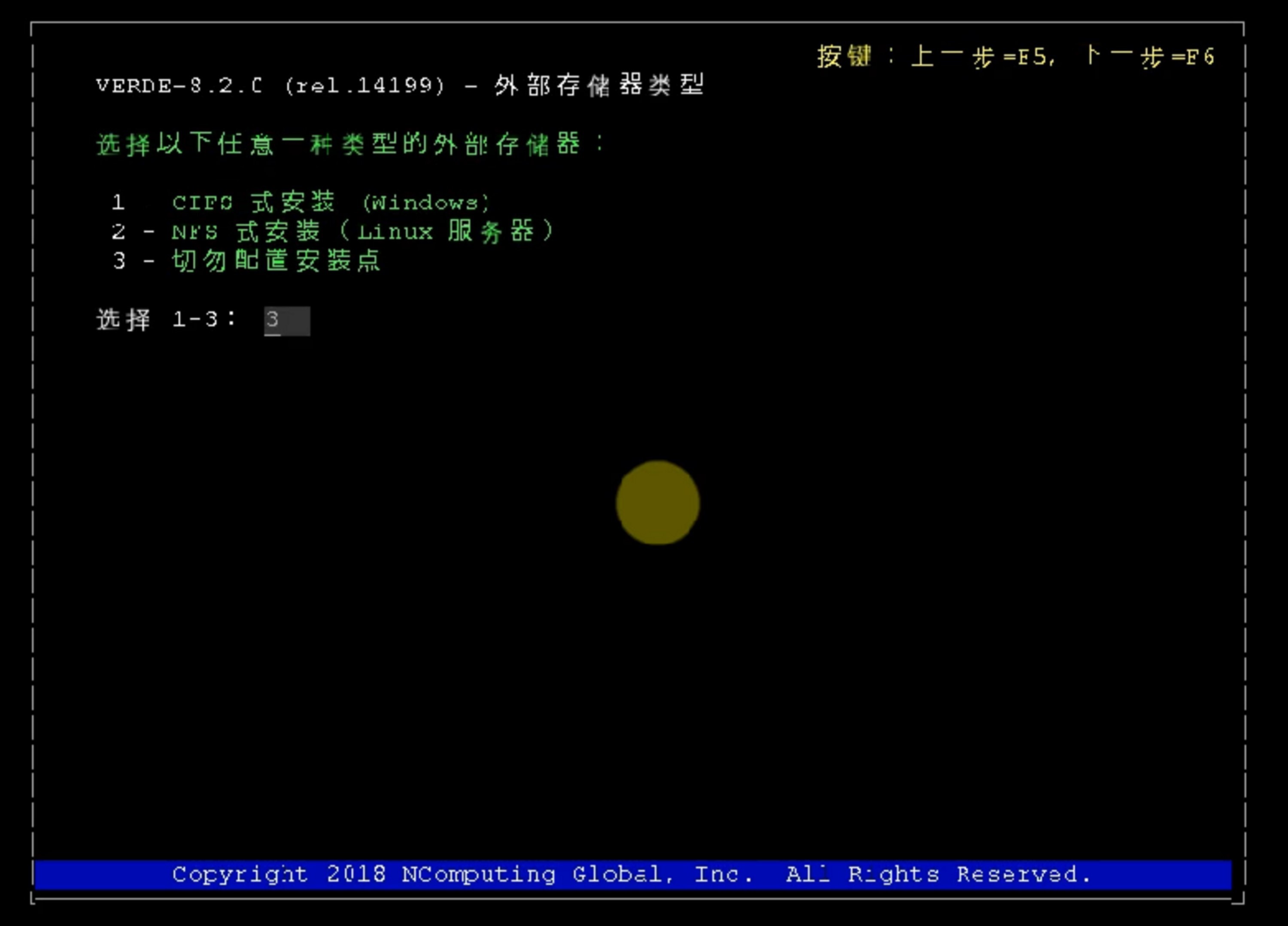

O 配置存储
如前面架构图所示意,如果你有NAs存储,您可以在此挂载NAs存储,也可以后期再单独配置;此处我们暂时不做配置,按【3.切勿配置安装点]
(英文截图)

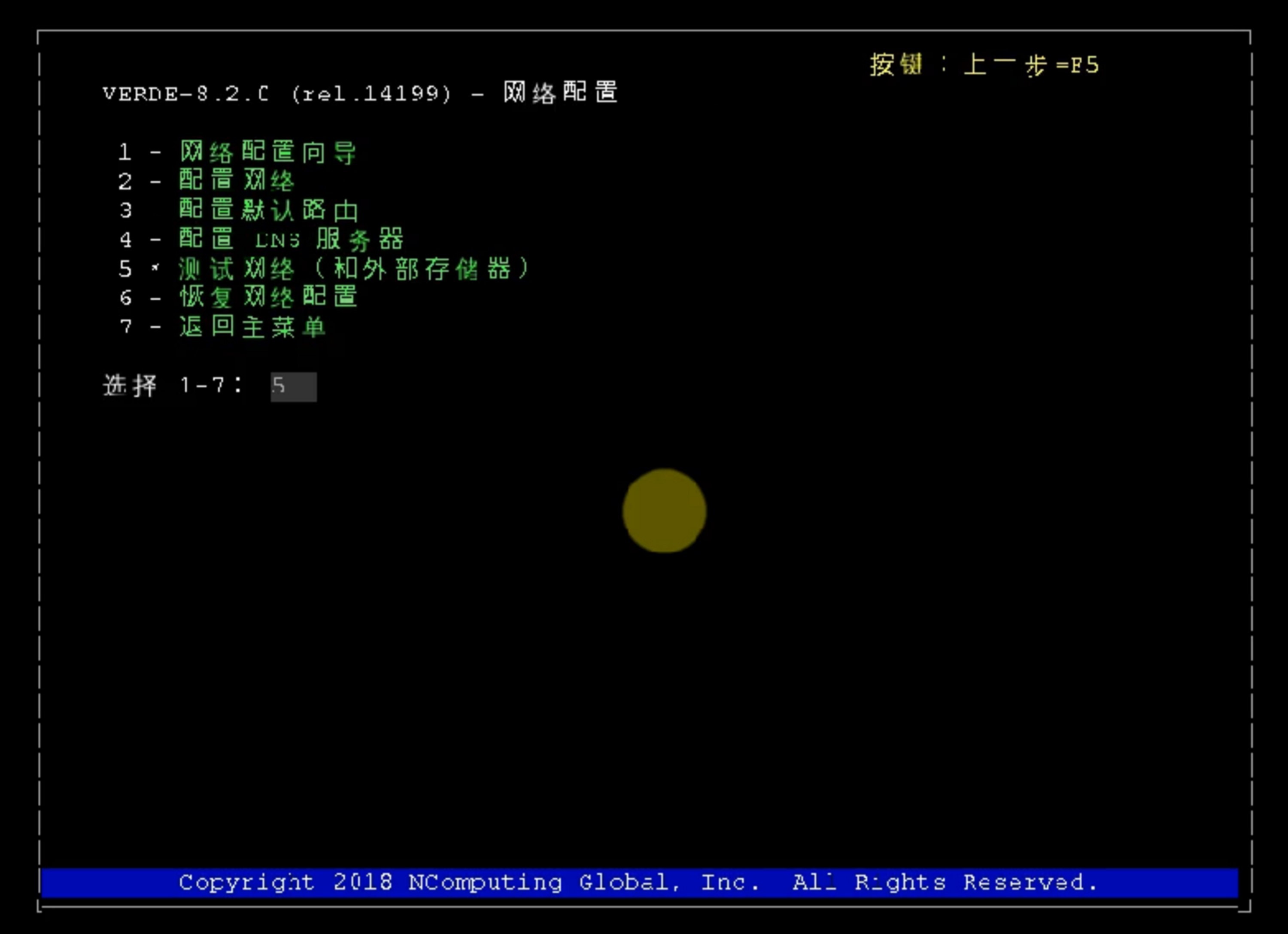

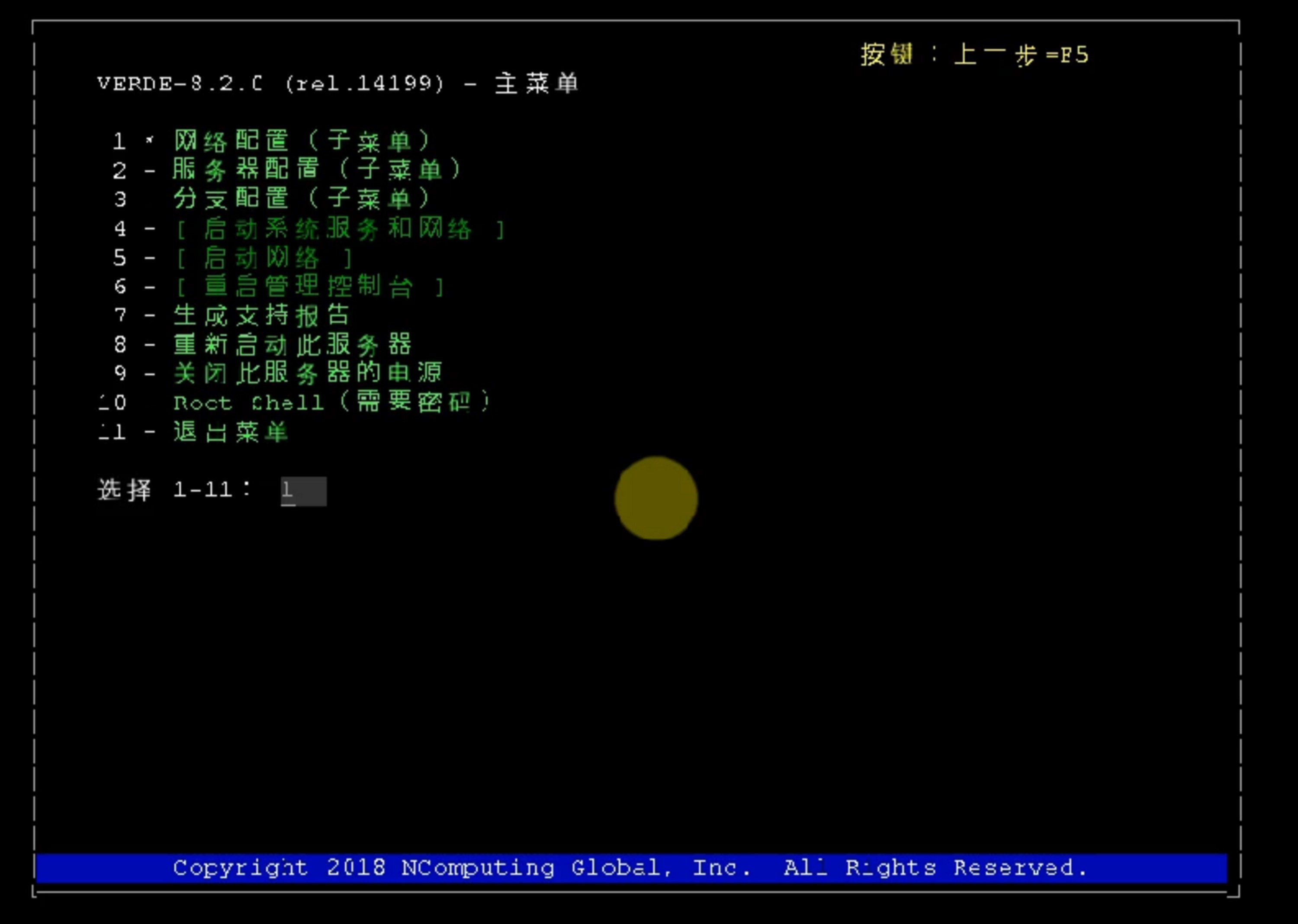

O 测试网络
按下图『1』,再按『5』测试网络

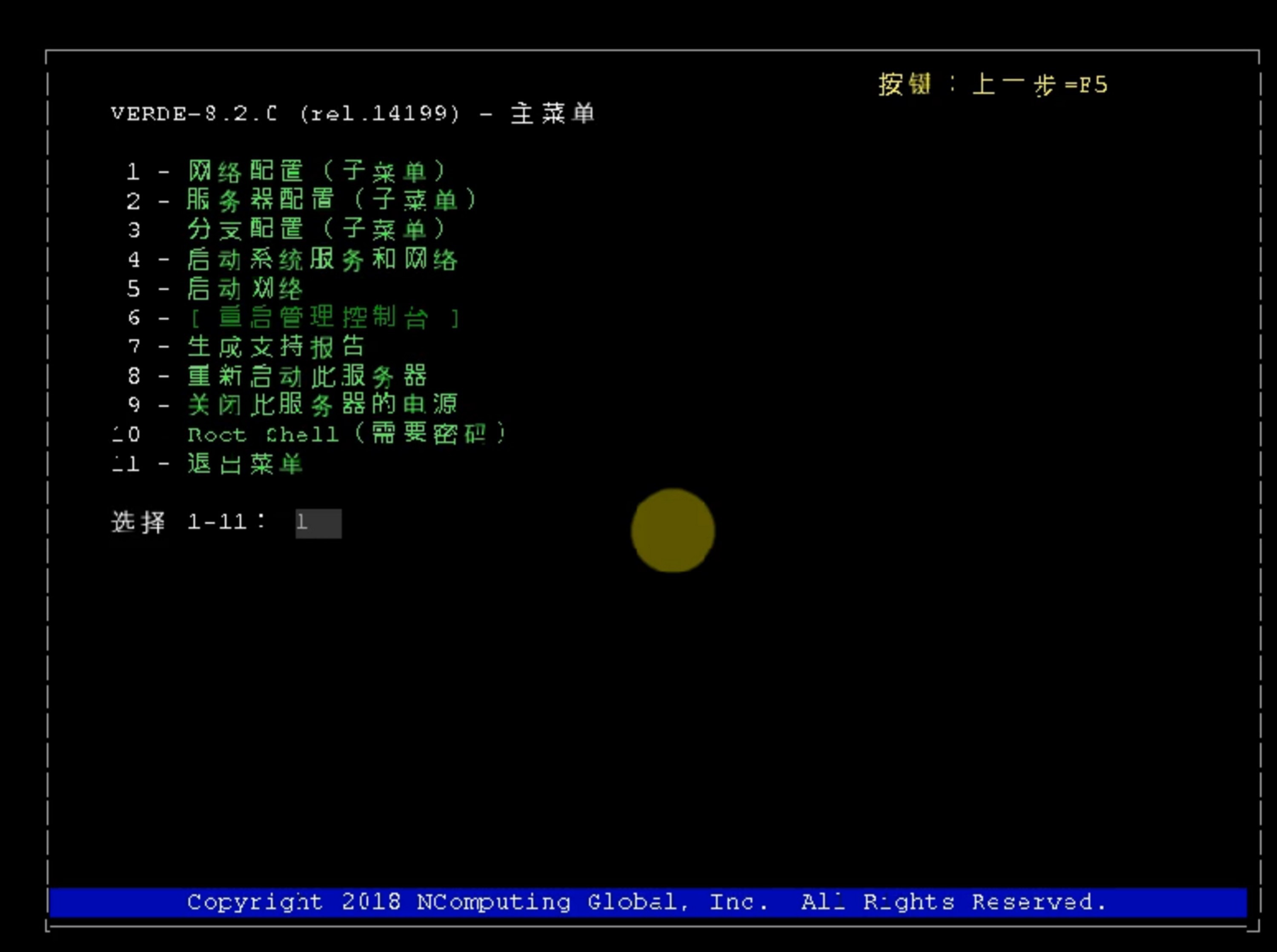

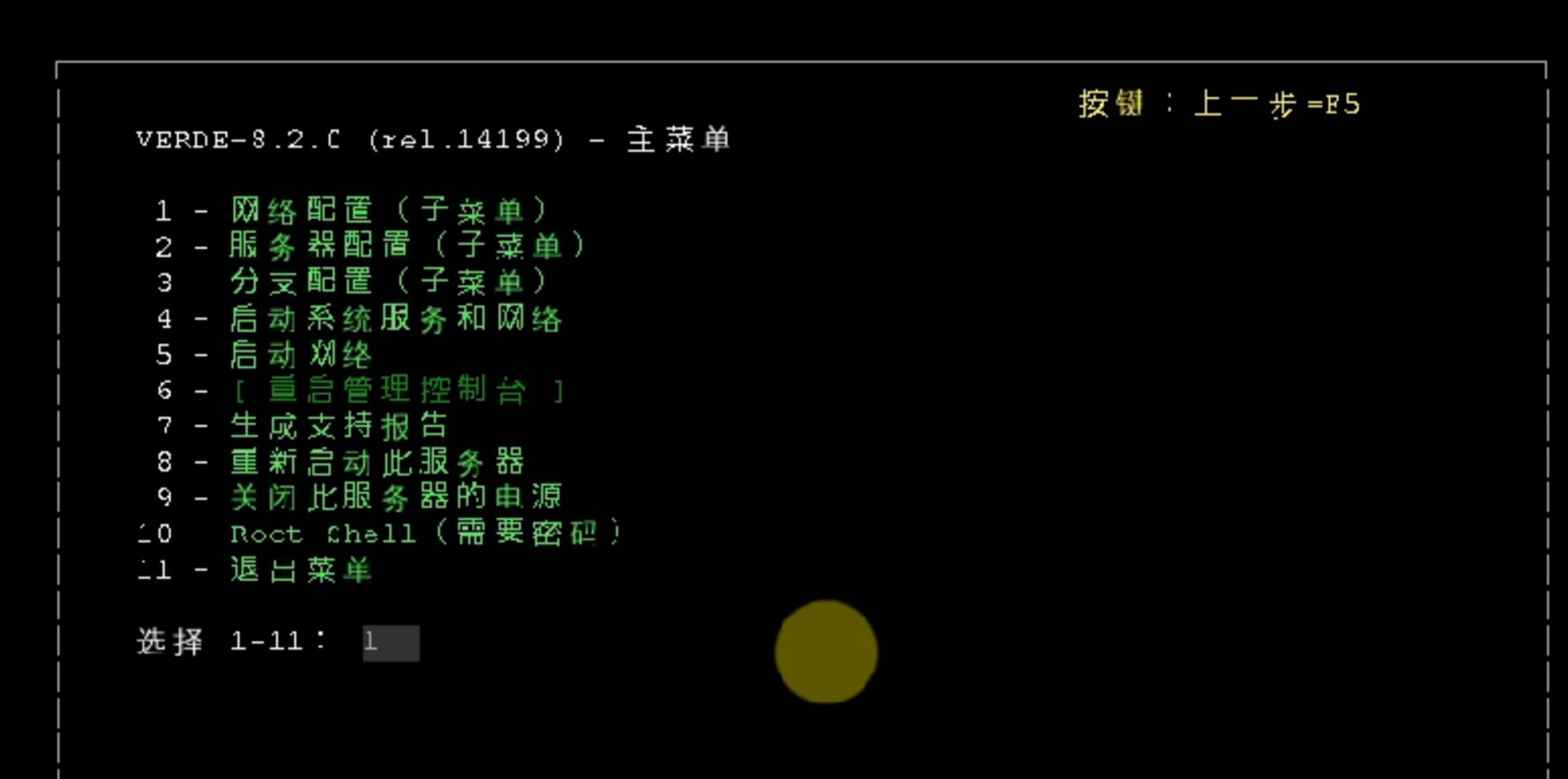

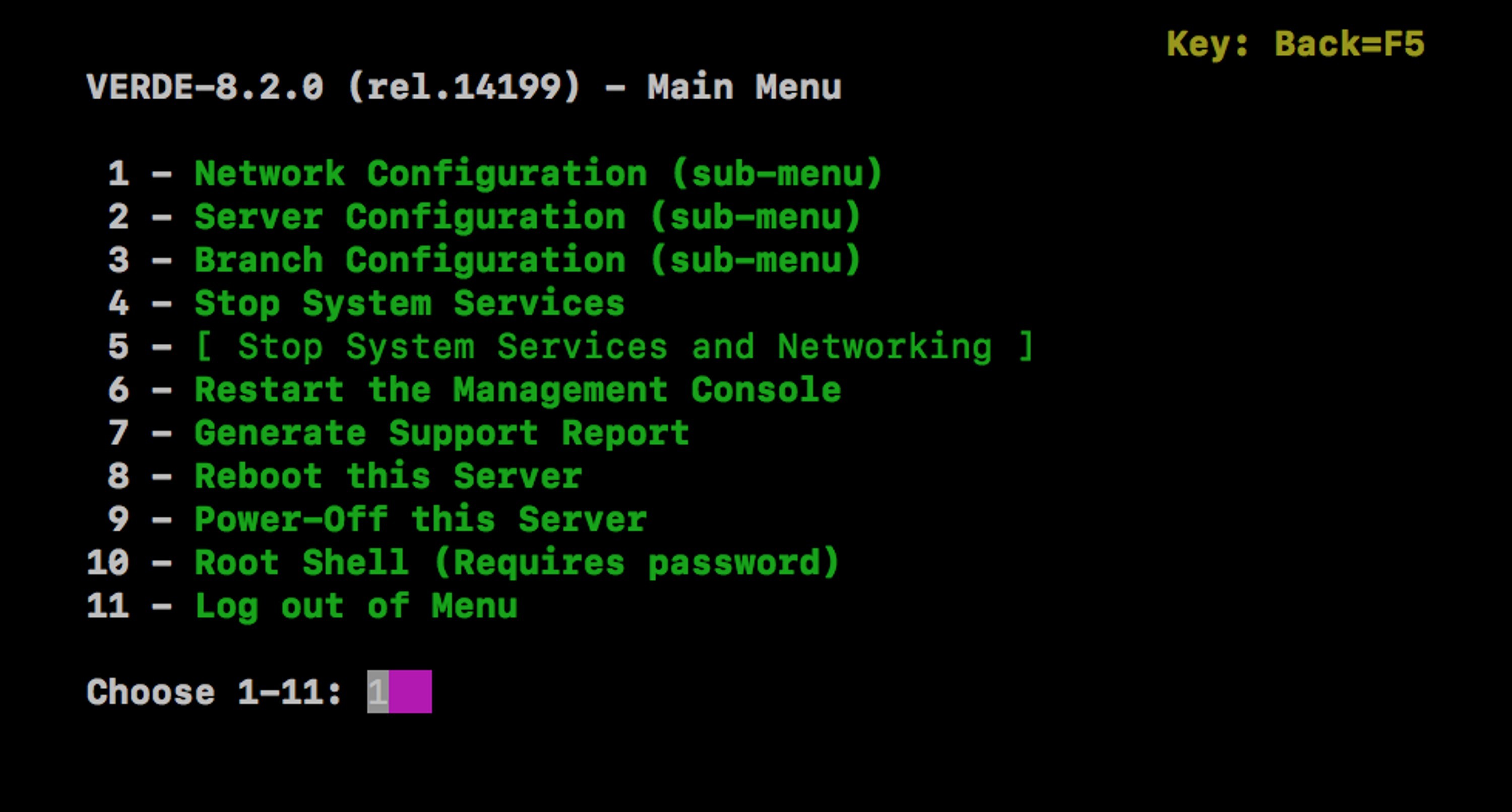

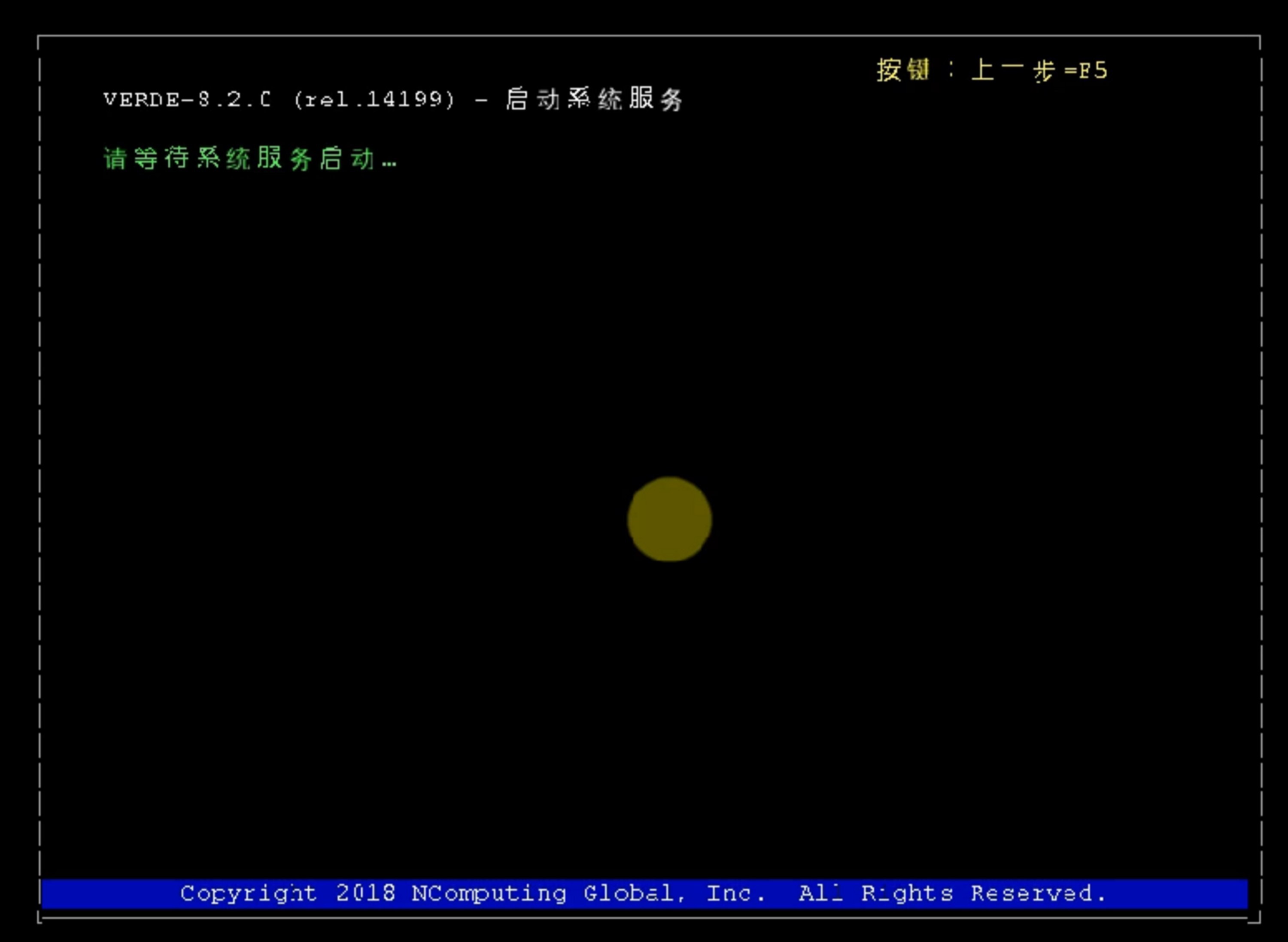

O 启用VERDE相关网络及服务
选择『4.启动系统服务和网络』
(英文截图)
O VERDE Os 安装配置完成,您可以参考【VERDE 8.2 快速配置及管理手册]完成后续的配置及部署
